Kích thước phủ bì là gì? Cách đo kích thước phủ bì cửa chính xác

Kích thước phủ bì là kích thước đo từ mép ngoài cùng của khung bao bên này đến mép ngoài cùng bên kia, thể hiện toàn bộ kích thước tổng thể của bộ cửa. Đây là thông số quan trọng trong quá trình sản xuất, lựa chọn và lắp đặt cửa, đồng thời là cơ sở để tính toán kích thước ô chờ phù hợp. Bài viết dưới đây, Koffmann sẽ giúp bạn hiểu rõ kích thước phủ bì là gì, cách phân biệt với kích thước thông thủy và ô chờ, cùng công thức tính và hướng dẫn đo thực tế để hạn chế sai lệch khi lắp đặt.

1. Kích thước phủ bì là gì?

Kích thước phủ bì (còn gọi là kích thước khung bao) là kích thước tổng thể bên ngoài của một sản phẩm, được đo từ mép ngoài cùng bên này đến mép ngoài cùng bên kia. Đối với cửa đi, kích thước phủ bì cửa thường được xác định bằng chiều rộng và chiều cao tổng thể của bộ cửa, bao gồm phần khung bao khi khung được tính trong thông số sản phẩm.

Trong xây dựng và lắp đặt cửa, kích thước phủ bì là thông số quan trọng giúp xác định diện tích chiếm chỗ của bộ cửa, tính toán kích thước ô chờ và lựa chọn sản phẩm phù hợp với công trình.

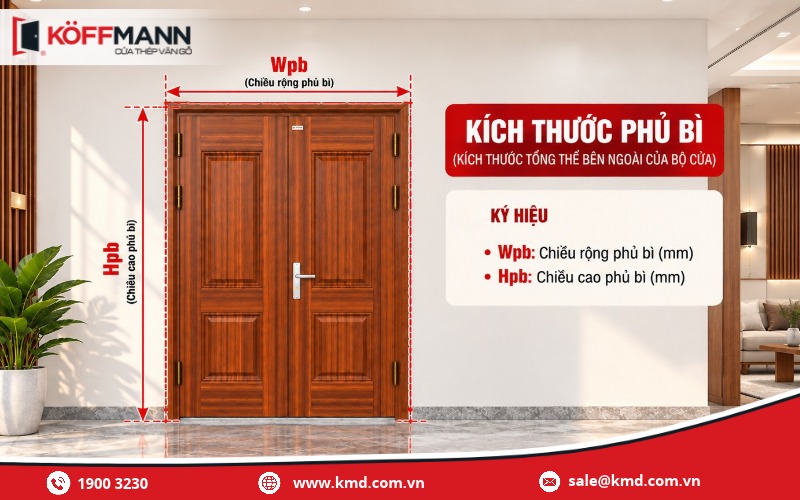

Tìm hiểu về kích thước phủ bì là gì?

Ví dụ: Một bộ cửa có kích thước phủ bì 910 × 2190 mm nghĩa là khung cửa đo từ mép ngoài trái sang mép ngoài phải được 910 mm, từ mép ngoài trên xuống chân khung được 2190 mm.

Một nguyên tắc cần nhớ: Kích thước phủ bì luôn lớn hơn hoặc bằng kích thước thông thủy. Hai số chỉ bằng nhau khi cửa không có khung bao hoặc khung âm hoàn toàn vào tường.

2. Kích thước phủ bì cửa gồm những gì?

Đối với cửa đi, kích thước phủ bì thường được xác định dựa trên cấu tạo thực tế của bộ cửa và phạm vi kích thước mà nhà sản xuất quy định.

Thông thường, bộ cửa gồm các thành phần:

• Cánh cửa: Bộ phận đóng mở, tạo lối đi và ngăn cách các không gian.
• Khung bao: Phần khung được lắp cố định vào tường, giữ và liên kết cánh cửa.
• Các chi tiết phụ: Bản lề, nẹp hoặc phụ kiện cửa có thể ảnh hưởng đến kích thước lắp đặt tùy thiết kế.

Khi xác định kích thước phủ bì cửa, cần kiểm tra rõ thông số được tính theo kích thước khung bao ngoài hay chỉ kích thước cánh cửa. Đây là điểm quan trọng vì cùng một bộ cửa nhưng kích thước cánh, kích thước khung và kích thước tổng thể bên ngoài có thể khác nhau.

3. Phân biệt kích thước phủ bì và kích thước thông thủy

Kích thước phủ bì và kích thước thông thủy là hai thông số thường được sử dụng khi thiết kế, sản xuất và lắp đặt cửa. Vậy sự khác biệt giữa kích thước thông thủy và kích thước phủ bì là gì?

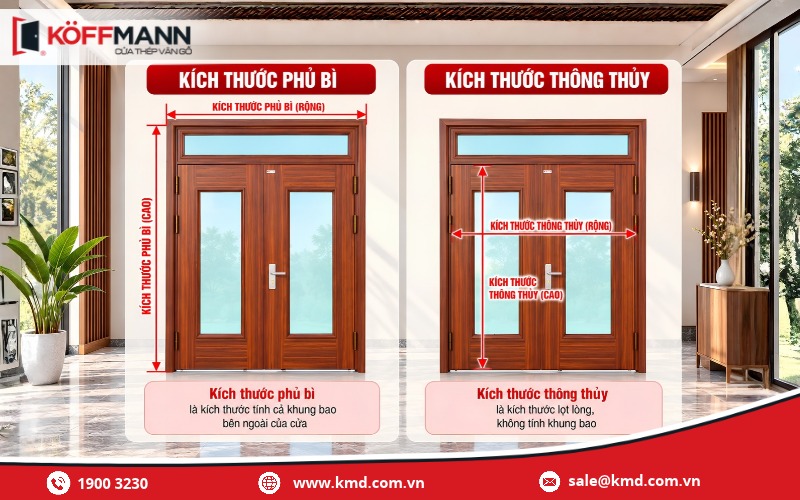

Phân biệt kích thước phủ bì và kích thước thông thủy

Điểm khác biệt quan trọng: Kích thước phủ bì cho biết bộ cửa chiếm bao nhiêu diện tích tổng thể, trong khi kích thước thông thủy cho biết khoảng mở sử dụng thực tế còn lại. Hai thông số này không nên sử dụng thay thế cho nhau khi thiết kế hoặc đặt mua cửa.

4. Kích thước phủ bì cửa được tính như thế nào?

Kích thước phủ bì cửa được tính bằng kích thước thông thủy cộng bản rộng khung bao. Với chiều rộng, cộng thêm hai khung đứng. Với chiều cao, cộng khung trên, và cộng thêm khung dưới nếu cửa có ngưỡng. Không nên lấy kích thước cánh cửa để cộng, vì cánh thường chồng lên gờ khung nên rộng hơn khoảng thông thủy.

4.1. Chiều rộng phủ bì

Chiều rộng phủ bì = Chiều rộng thông thủy + bản khung trái + bản khung phải

Ví dụ: Thông thủy rộng 800 mm, mỗi khung đứng 50 mm. → 800 + 50 + 50 = 900 mm

Vì sao không dùng chiều rộng cánh? Ở phần lớn hệ cửa, cánh ngậm vào gờ khung mỗi bên một đoạn. Nếu cộng cánh với khung, kết quả sẽ lớn hơn phủ bì thật đúng bằng phần chồng đó.

4.2. Chiều cao phủ bì

Cách tính chiều cao phụ thuộc vào việc khung có 3 cạnh hay 4 cạnh:

• Khung 3 cạnh (không ngưỡng, thường dùng cho cửa phòng ngủ): Chiều cao phủ bì = Chiều cao thông thủy + bản khung trên. Ví dụ: 2.100 + 50 = 2.150 mm
• Khung 4 cạnh (có ngưỡng dưới, thường gặp ở cửa chính, cửa ban công, cửa vệ sinh): Chiều cao phủ bì = Chiều cao thông thủy + bản khung trên + bản khung dưới. Ví dụ: 2.100 + 50 + 30 = 2.180 mm

Với khung 3 cạnh, chiều cao thông thủy tính từ cốt sàn hoàn thiện đến mép dưới khung trên. Khe hở chân cánh nằm trong khoảng này, không cộng thêm vào phủ bì.

Lưu ý: Các con số trên chỉ để minh họa. Bản khung thực tế khác nhau theo vật liệu và dòng cửa.

5. Đo kích thước phủ bì cửa và ô chờ thế nào cho chính xác?

Kích thước phủ bì chỉ đo được khi đã có bộ cửa, ví dụ khi cần thay cửa cũ hoặc nghiệm thu cửa mới giao. Khi chuẩn bị đặt cửa mới, thứ bạn cần đo là ô chờ. Sau đó, nhà sản xuất sẽ tính ngược ra phủ bì theo quy cách khung của sản phẩm.

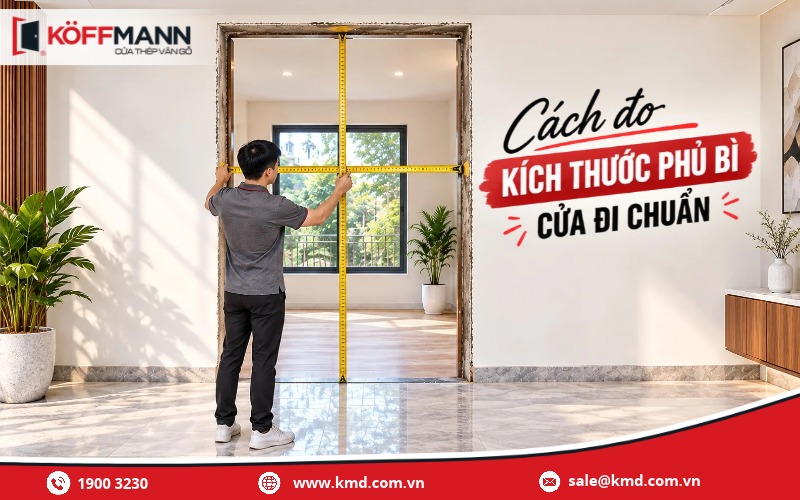

Cách đo kích thước phủ bì cửa chính xác

5.1. Trường hợp 1: Đo bộ cửa đã có sẵn

• Chiều rộng: Đo từ mép ngoài khung trái đến mép ngoài khung phải, tại 3 vị trí trên, giữa và dưới.
• Chiều cao: Đo từ mép ngoài khung trên xuống chân khung, tại 3 vị trí trái, giữa và phải. Với khung 3 cạnh, đo xuống đến cốt sàn.
• Khi thay cửa cũ: Phủ bì của cửa cũ chỉ để tham khảo. Nên đo lại ô tường sau khi tháo khung, vì lớp vữa cũ và tường thực tế có thể khác.

5.2. Trường hợp 2: Đo ô chờ để đặt cửa mới

• Chờ tường trát xong và xác định cốt sàn hoàn thiện. Nếu sàn chưa lát, hỏi thợ chiều dày lớp lát để trừ ra.
• Đo chiều rộng ô chờ ở 3 vị trí (trên, giữa, dưới), lấy số nhỏ nhất.
• Đo chiều cao ở 3 vị trí (trái, giữa, phải) tính từ cốt sàn hoàn thiện, lấy số nhỏ nhất.
• Đo hai đường chéo. Nếu hai số chênh nhau nhiều, ô chờ đang bị xiên và nên xử lý tường trước.
• Kiểm tra độ thẳng đứng của hai mép tường và độ ngang của lanh tô bằng nivô hoặc máy laser.
• Đo độ dày tường hoàn thiện ở vài điểm. Số này quyết định chiều sâu khung bao.

5.3. Đối chiếu với nhà sản xuất trước khi đặt

Khi gửi số đo, hãy ghi rõ đó là ô chờ và kèm kích thước thông thủy mong muốn. Đồng thời, xác nhận với nhà sản xuất các điểm sau:

• Kích thước báo giá và bản vẽ tính theo phủ bì hay thông thủy.
• Khung 3 cạnh hay 4 cạnh.
• Khe hở lắp đặt yêu cầu giữa khung và tường.
• Chiều sâu khung có khớp với độ dày tường không.

Không tự cộng thêm khung hoặc khe hở khi chưa rõ quy cách của đúng mẫu cửa định mua.

6. Kích thước phủ bì cửa ảnh hưởng thế nào đến lắp đặt?

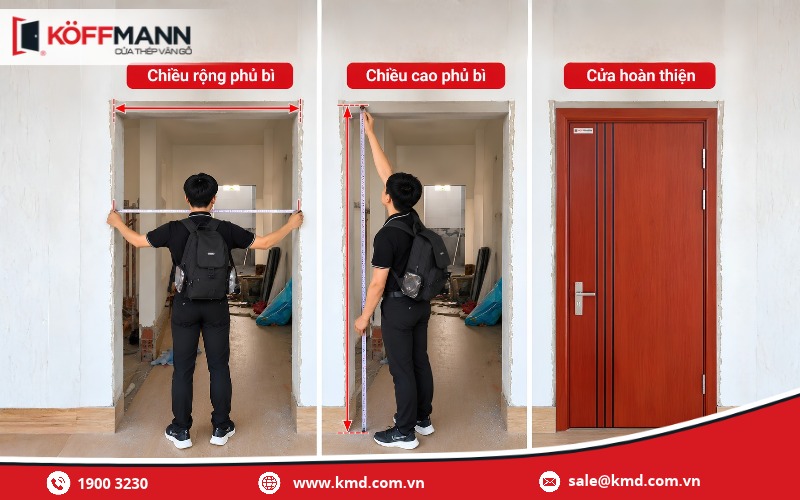

Kích thước phủ bì cửa ảnh hưởng thế nào đến lắp đặt?

Kích thước phủ bì quyết định ô chờ cần chuẩn bị, độ khít khi lắp và chi phí phát sinh nếu sai.

Công thức cần nhớ: Kích thước ô chờ = Kích thước phủ bì + khe hở lắp đặt theo hướng dẫn của nhà sản xuất.

Lưu ý: Ô chờ không bao giờ bằng đúng phủ bì.

• Ô chờ nhỏ hơn mức cần thiết: Khung không đưa vào được, phải đục mở rộng tường. Việc này làm hỏng lớp trát và kéo dài thời gian thi công.
• Ô chờ quá rộng: Khe hở lớn phải chèn nhiều vữa hoặc keo, khó căn chỉnh, tốn thêm công xử lý mép và hoàn thiện.
• Riêng với cửa thép: Khung thép được sản xuất theo kích thước, gần như không cắt gọt chỉnh sửa tại công trình như cửa gỗ. Sai kích thước thường đồng nghĩa với sửa tường hoặc làm lại khung, kéo theo chi phí vận chuyển và thời gian chờ.

Với cửa chính, cửa đại sảnh hay cửa nhiều cánh, cửa càng lớn và càng nặng thì một sai số nhỏ càng khó xử lý. Vì vậy, nên để kỹ thuật của đơn vị cung cấp đo trực tiếp và chốt bản vẽ trước khi sản xuất.

7. Những lưu ý khi xác định kích thước phủ bì cửa

Để hạn chế sai số khi đo và đặt cửa, cần lưu ý một số vấn đề sau:

• Thứ nhất, phân biệt kích thước cánh và kích thước bộ cửa. Kích thước cánh không đồng nghĩa với kích thước phủ bì, bởi bộ cửa có thể bao gồm khung và các chi tiết cấu tạo khác.
• Thứ hai, không nhầm kích thước phủ bì với kích thước ô chờ. Ô chờ cần được tính toán theo yêu cầu lắp đặt của từng sản phẩm.
• Thứ ba, đo thực tế thay vì chỉ dựa vào bản vẽ. Kích thước tường và ô chờ sau thi công có thể thay đổi so với thiết kế ban đầu.
• Thứ tư, kiểm tra thông số kỹ thuật của nhà sản xuất. Mỗi dòng cửa có cấu tạo khung, cánh và cách tính kích thước riêng.
• Thứ năm, xác định kích thước trước khi hoàn thiện xây dựng. Điều này giúp chủ động chuẩn bị ô chờ và hạn chế chỉnh sửa khi lắp cửa.

8. Câu hỏi thường gặp về kích thước phủ bì

• Kích thước phủ bì có phải là kích thước ô chờ không?

Không. Ô chờ là khoảng tường xây sẵn, luôn lớn hơn phủ bì một khoảng khe hở lắp đặt. Phủ bì là kích thước mép ngoài khung cửa do nhà máy sản xuất.

• Khi đặt cửa, nên cung cấp kích thước nào cho nhà sản xuất?

Nên đưa đủ ba thông tin: kích thước ô chờ thực tế (đã trát, tính từ cốt sàn hoàn thiện), kích thước thông thủy mong muốn và độ dày tường. Từ đó kỹ thuật sẽ tính ra phủ bì chính xác.

• Kích thước phủ bì có bao gồm nẹp chỉ cửa không?

Thường không. Nẹp chỉ được ốp đè lên mặt tường, nằm ngoài kích thước phủ bì của khung. Mỗi đơn vị có quy cách riêng, nên hỏi rõ khi nhận bản vẽ.

• Kích thước phủ bì cửa 2 cánh tính thế nào?

Chiều rộng phủ bì bằng chiều rộng thông thủy khi mở hết hai cánh cộng hai bản khung đứng hai bên. Chiều cao tính tương tự như mẫu cửa 1 cánh, tùy khung 3 hay 4 cạnh.

• Có thể tự tính phủ bì nếu chưa biết bản khung?

 Không nên. Bản khung khác nhau theo vật liệu và dòng cửa, sai vài chục mm là đủ để khung không lắp vừa. Vì vậy, hãy hỏi thông số khung của đúng sản phẩm bạn định mua.

9. Kết luận

Hy vọng những thông tin trên đã giúp bạn hiểu rõ kích thước phủ bì là gì và cách xác định thông số này chính xác. Việc đo đạc và tính toán kích thước phủ bì ngay từ đầu sẽ giúp bộ cửa vừa vặn với ô chờ, đảm bảo quá trình lắp đặt thuận lợi và hạn chế phát sinh sai lệch trong thi công. Khi lựa chọn cửa thép vân gỗ, cửa inox Classic hay các dòng cửa khác, bạn nên tìm hiểu kỹ thông số kích thước, cấu tạo khung bao và yêu cầu lắp đặt của từng sản phẩm. Koffmann khuyến nghị nên đo đạc trực tiếp tại công trình và kiểm tra thông số kỹ thuật trước khi đặt cửa. Điều này giúp bạn lựa chọn kích thước phù hợp với thiết kế, đảm bảo tính thẩm mỹ và độ chính xác khi hoàn thiện.
